Blum Felnyíló vasalat AVENTOS HF
Leírás és Paraméterek
A Blum Aventos HF felnyíló vasalat-ról

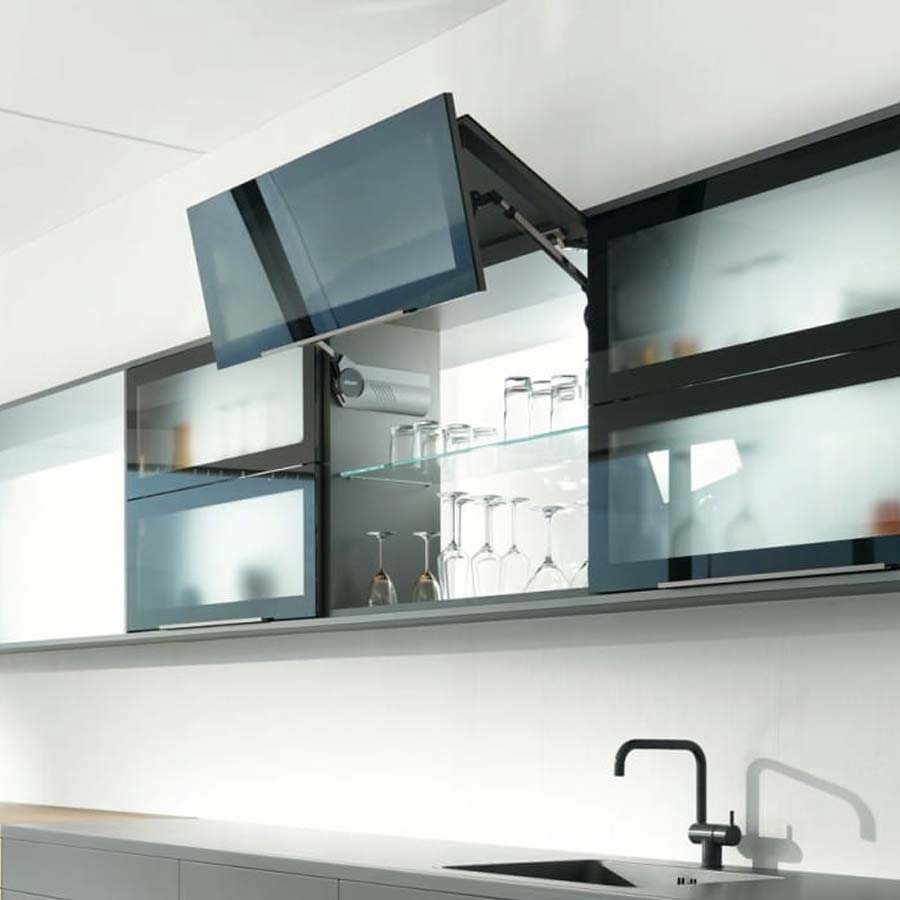

A blum aventos hf vasalatot alkalmazhatjuk lakóterünk bármelyik helyiségében, de talán mégis a konyhában való elhelyezése praktikus igazán. Ez a harmónika felnyíló vasalat egyszerre működtet 2db ajtó előlapot is, ezáltal egy mozdulattal hozzáférük a nagy szekrényünk egész tartalmázhoz. Ennek köszönhetően sokkal nagyobb mozgásteret ad számunkra, más felnyíló megoldásokkal szemben. Az aventos hf felnyíló rendszert alkalmazhatjuk fa, illetve alukeretes ajtólapokhoz is. A előlapokat 3 dimenzióban tudjuk állítani. A fékező mechanizmusnak köszönhetően az ajtólapok lágyan és szinte hang nélkül záródnak. A szett kiválasztásánál vegyétek figyelembe a választási opciókat a saját elképzeléseiteknek megfelelően. A paramétereket meghatározza az ajtólapok súlya, szélessége, magassága.
A szett tartalma:
- Erőhordozó (választható) 1pár: 20F2500(közepes) - 20F2200(gyenge) - 20F2800(erős) az ajtólapok súlya befolyásolja

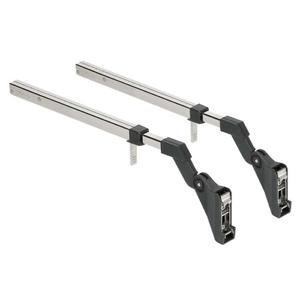

- Emelőkar (választható) 1pár: 20F3200(480-570mm) - 20F3500(560-710mm) - 20F3800(700-900mm) - 20F3900(760-1040mm) a korpusz magassága befolyásolja.

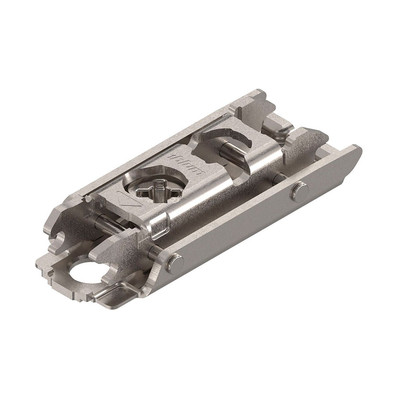

- 120°-os pánt 2db: 70T5550 Kivetőpánt rugó nélkül + Talp: 173H7100
- Köztes pánt 2db: 78Z5500T Köztes pánt rugó nélkül + Talp: 173H7100

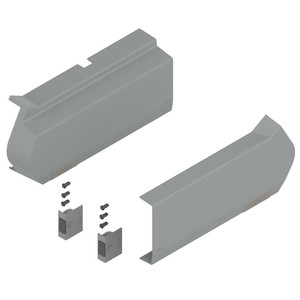

- Takarósapka (választható) 1pár: 20F8020(Szürke) - 20F8020(Fehér)
- Előlap rögzítő 2db: 175H3100
Az 1000mm-nél szélesebb ajtókoz a 120°-os és a Köztes pántból 3db szükséges.
Az erőhordozó erősségének kiválasztása (teljesítmény faktor=LF):
Az alábbi képlet segítségével meg tudjuk határozni a teljesítmény faktort(LF), amelynek értéke szükséges az erőhordozó megfelelő kiválasztásához.
LF = KH (korpusz magasság mm-ben) x [FG (ajtólapok súlya KG-ban) + 1x G (fogantyú súlya KG-ban)]
pl: 725mm x (8Kg + (1x0,4Kg)) -> 725 x 8,4 = 6090 LF. A kapott LF-et meg kell nézzük melyik intervallumba esik bele és meg is van a megfelelő erőhordozónk. (Határérték esetében az erősebb erőhordozó választása az ajánlott)
- 20F2200 - LF 2600-5500
- 20F2500 - LF 5350-10150
- 20F2800 - LF 9000-17250
- 20F2800 (3db) - LF 13500-25900
Vélemények
előnye a precíziós és igényes tervezés és kivitelezés egyben ez a hátránya is mert az egész szerelés során nagyon pontosan kell dolgozni vele és különböző képletekkel kiszámolni a pontos méretezést.
sajnos a SERVO DRIVE hozzá sokkal többe kerül mint maga az egész szerkezet sőt bizonyos esetekben többe mint az egész konyhaszerkény amibe belerakjuk , még saját kivitelezés esetén is!
egy szépséghibája volt a rendelésemnek miszerint én szürke burkolatot rendeltem a bolttól és ők fehéret küldtek helyette szerettem volna ha el üt a szekrény belső színétől a szerkezet végül is nem éppen olcsó zsanérról van szó.
